ระบบตรวจจับรถฝ่าไฟแดง (Red Light Enforcement) คือ ระบบที่ทำการตรวจสอบรถที่กระทำผิดกฎจราจร โดยการฝ่าฝืนสัญญาณไฟจราจร โดยระบบจะทำการตรวจสอบรถจากภาพวิดีโอที่ได้จากกล้องความละเอียดสูง IP Camera ซึ่งมีการกำหนดเงื่อนไขของการกระทำผิดกฎจราจร เมื่อมีรถคันใดเข้าสู่เงื่อนไขการกระทำผิด ระบบจะทำการบันทึกภาพรถคันดังกล่าวไว้ 4 ภาพ คือ ภาพก่อนกระทำผิด ภาพระหว่างกระทำผิด ภาพหลังกระทำผิด และภาพรถที่เห็นป้ายทะเบียนชัดเจน รวมทั้งคลิปภาพรถขณะกระทำผิดกฎสัญญาณไฟจราจรฝ่าไฟแดง เพื่อนำไปใช้เป็นหลักฐานการกระทำผิด



คุณสมบัติของระบบ (Software)
  • ระบบสามารถตรวจจับผู้ฝ่าฝืนสัญญาณไฟจราจรได้
  • ระบบสามรถตรวจจับรถยนต์ รถบรรทุก และรถจักรยานยนต์ได้
  • ระบบสามารถติดตามการเคลื่อนที่ของยานพาหนะได้
  • ระบบสามารถแยกประเภทยานพาหนะได้
  • ระบบสามารถคำนวณความเร็วของยานพาหนะได้จากอัตราการเคลื่อนที่ในภาพ
  • มีระบบการบริหารจัดการข้อมูลภาพ เช่น การค้นหา บันทึก แก้ไขต่างๆ
  • มีระบบส่งข้อมูลภาพผ่าน File transfer protocol
  • รองรับการอ่านป้ายทะเบียนภาษา ไทย ลาว อังกฤษ
  • รองรับฐานข้อมูล SQL ,MySQL ,Oracle
  • ระบบสามารถประยุกต์ใช้งานร่วมกับ ซอฟแวร์และระบบอื่นๆ เช่น แผ่นที่,report ต่างๆ



ประเภทของกล้องที่ใช้งานมี 2 ประเภทคือ
  • กล้องสำหรับจับป้ายทะเบียนรถยนต์ เป็นกล้องที่ออกแบบมาสำหรับระบบ LPR โดยเฉพาะ
    (** จำนวนที่ใช้ขึ้นอยู่กับจำนวนเลนถนนที่ต้องการตรวจจับ)
  • กล้องสำหรับวิเคราะห์ตรวจจับการฝ่าสัญญาณไฟจราจร (Overview) มีขนาดความละเอียดไม่น้อยกว่า 3MP เป็นกล้องแบบ Low Light (** จำนวนที่ใช้ขึ้นอยู่กับหน้างาน)



คุณสมบัติของกล้องที่ใช้ตรวจจับ
  • มีควาละเอียดของภาพสูง (Network Camera) กรณีเป็นกล้อง Overview ความละเอียดไม่น้อยกว่า 3MP หรือดีกว่า
  • กรณีเป็นกล้องจับป้ายทะเบียน LPR สามารถปรับเปลี่ยนระยะของเลนส์ได้ เพื่อให้ได้ระยะของภาพที่ต้องการ ขนาดของเลนส์ประมาณ 12-40mm หรือ 8-50mm
  • มีเทคโนโลยี Low pass Filter สำหรับตัดแสงที่สว่างจ้า (แสงไฟหน้ารถ) เพื่อให้ได้ภาพที่ชัดเจน
  • มีชุดอินฟาเรด สำหรับส่องภาพในเวลากลางคืน
  • กล้องรองรับมราตฐานการใช้งานระดับ IP66 กรณีติดตั้งใช้งานภายนอก



อุปกรณ์ติดตั้ง
  • กล้องสำหรับวิเคราะห์ตรวจจับการฝ่าสัญญาณไฟจราจร (Overview) และ Housing
  • กรณีเป็นกล้องจับป้ายทะเบียน LPR สามารถปรับเปลี่ยนระยะของเลนส์ได้ และ Housing
  • ชุด Infrared (กรณีในพื้นที่แสงน้อยและต้องการดูภาพกลางคืน)
  • ชุดคอมพิวเตอร์ประมวลผลสเปกแนะนำ Corei7 Gen6 Speed 2.6GHz ,RAM 8GB ,HDD 1 TB Windows 7 professional or better  หรือ  Windows 10 professional or better
  • เครื่องสำรองไฟสำหรับอุปกรณ์ในระบบ
  • อุปกรณ์ Network Switch
  • ชุดอุปกรณ์ Webserver (กรณีต้องการบริหารจัดการระบบที่ส่วนกลาง)
  • อุปกรณ์ ADSL Router (กรณีต้องการลิงค์และดูข้อมูลจากส่วนกลาง)



ลักษณะการติดตั้ง
  • เสาสำหรับติดตั้งกล้องตรวจจับป้ายทะเบียน LPR และกล้อง Overview มีความสูง 5-6 เมตร สำหรับตรวจจับวัตถุในระยะ 12-15 เมตร
  • มุมกล้องสำหรับตรวจจับประมาณลักษณะกดลงส่องเห็นป้ายทะเบียน
  • ในมุมสำหรับจับป้ายทะเบียนจะต้องไม่มีวัตถุมาบดบัง เพื่อให้ได้ข้อมูลที่ถูกต้องแม่นยำ



ข้อจำกัดในการติดตั้งระบบ
  • กล้อง Network Camera ที่ใช้ควรเป็นกล้องที่มีความละเอียดสูง
  • กล้องสำหรับจับภาพป้ายทะเบียนควรเลือกกล้อง Network Camera ชนิดที่ออกแบบมาสำหรับใช้กับงานจับป้ายทะเบียนโดยเฉพาะจะช่วยทำให้การทำงานของระบบถูกต้องและแม่นยำมากยิ่งขึ้น
    ตัวอย่าง กล้องที่ออกแบบมาสำหรับจับป้ายทะเบียนรถยนต์

  • เลือกใช้งานระบบ Software ที่ได้มีการทดลองติดตั้งและใช้งานจริง และมีข้อมูลอ้างอิงที่ชัดเจน
  • ควรตรวจสอบอุปกรณ์ที่ใช้งานว่ารองรับกับระบบ Software ที่ใช้งานหรือไม่ ป้องกันการเกิดปัญหาในการทำงานร่วมกันของอุปกรณ์
  • มุมมองและตำแหน่งในการติดตั้งกล้อง ต้องมีการทดสอบก่อนการติดตั้งใช้งานจริง เพื่อให้ได้ผลลัพธ์ที่ถูกต้องและแม่นยำมากที่สุด
  • บริเวณที่ยึดจับกล้องต้องไม่เกิดการสั่นไหว เพราะจะทำให้เกิดความผิดพลาดของข้อมูลได้
  • ป้ายทะเบียนที่กล้องสามารถจับได้ควรมีความคมชัดตั้งแต่ 150-300 pixel จะช่วยให้ข้อมูลถูกต้องและแม่นยำมากขึ้น
  • กรณีต้องการจับภาพป้ายทะเบียนรถป้ายแดง และป้ายทะเบียนรถที่เป็นป้ายแบบกราฟฟิก ให้ตั้งกล้องจับภาพเป็นแบบ Night Mode เพื่อให้สามารถจับภาพป้ายได้ชนิดดังกล่าวได้
  • ในพื้นที่ติดตั้งกล้องจับป้ายทะเบียน และกล้อง Overview จะต้องไม่มีวัตถุมาบดบัง เพราะจะมีผลต่อความถูกต้องและแม่นยำของระบบ
  • สัญญาณไฟจราจรที่จุดติดตั้ง จะต้องสามารถใช้งานได้ และทำงานได้ถูกต้องตามปกติ เพราะจะมีผลต่อการทำงานของระบบ
  • ป้ายทะเบียนรถยนต์ที่ชำรุด ไม่ชัดเจน หรือดัดแปลงแก้ไข นอกเหนือจากที่กรมขนส่งทางบกกำหนด อาจมีผลทำให้ความถูกต้องของข้อมูลลดลง

** กรมขนส่งกำหนดให้งป้ายทะเบียนรถยนต์มีขนาดกว้าง 15 เซนติเมตร ยาว 34 เซนติเมตร มีเครื่องหมายเป็นตัวอักษร ขส
อยู่ภายในวงกลมอัดเป็นรอยดุนที่มุมล่างด้านขวา

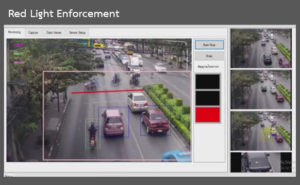

ตัวอย่างการทำงานของระบบ



ราคาระบบตรวจจับรถฝ่าไฟแดง (Red Light Enforcement System)
  • ราคาโปรแกรมจับรถฝ่าไฟแดง : ราคาXXXXX บาท
    โครงสร้างของราคา ขึ้นอยู่กับจำนวนการสั่งซื้อ ความสามารถที่ต้องการ และการเชื่อมต่อระบบอื่นๆ โดยสามารถสอบถามข้อมูลเพิ่มเติมได้ที่นี่



จุดเด่นของระบบตรวจจับรถฝ่าไฟแดง (Red Light Enforcement System)
  • โปแกรมถูกพัฒนาด้วยทีมงานคนไทย จึงสามารถ Customize โปรแกรมให้เหมาะสมกับความต้องการของลูกค้าได้
    • สามารถใช้งานร่วมกับกล้องวงจรปิดได้ทุกยี่ห้อ ผ่านมาตรฐาน ONVIF หรือ RTSP
    • สามารถ แจ้งเตือนเหตุการณ์ต่างๆ ไปยังโปรแกรม Video Management Software ที่ลูกค้าต้องการได้ ปัจจุบันรองรับ VMS ยี่ห้อ NxWitness, VIVOTEK VAST, 3T SMART และอื่นๆ





ติดต่อเพื่อขอข้อมูลเพิ่มเติม หรือนัดหมายเพื่อ Present โปรแกรมได้ที่ 02-579-0444
